我公司工作人員集多年復混肥生產經驗,開發出的新一代回轉式轉鼓造粒機.該機具有外形美觀,操作簡單、能耗低、壽命長、干燥均勻、維修方便等特點,是國內較先進的造粒設備,該產品適用于冷、熱造粒以及高、中、低濃度復混肥的大規模生產,該產品現已遍及各地.
轉鼓造粒機主要特點:
1)投資少,經濟效益好,性能可靠;
2)低功耗,無三廢排放,操作穩定,維修方便,流程布局合理,技術先進,生產成本低；
3)成球強度高、外觀質量好、耐腐蝕、耐磨損、能耗低；
轉鼓式造粒機筒體采用特殊的橡膠板內襯或耐酸不銹鋼襯板,實現了自動除疤、脫瘤、取消了傳統的刮刀裝置； 該系列轉鼓造粒機取得了河南省農業技術研究所的認可居國內前沿,是我國環境適用技術推廣項目。
轉鼓造粒機工作原理
轉鼓造粒機其工作原理是：由主電動機驅動皮帶和皮帶輪,通過減速機傳動給主動軸，通過安裝在主動軸上的對開式齒輪與固定在機體上的大齒輪圈 相齒合，相向工作。物料從進料端加入，經筒體內部。經筒體內部特殊結構的作用，將其制成顆粒，然后經出料口流出。由于物料的不斷進入，造粒機的不斷旋轉， 方可實現大批量生產。

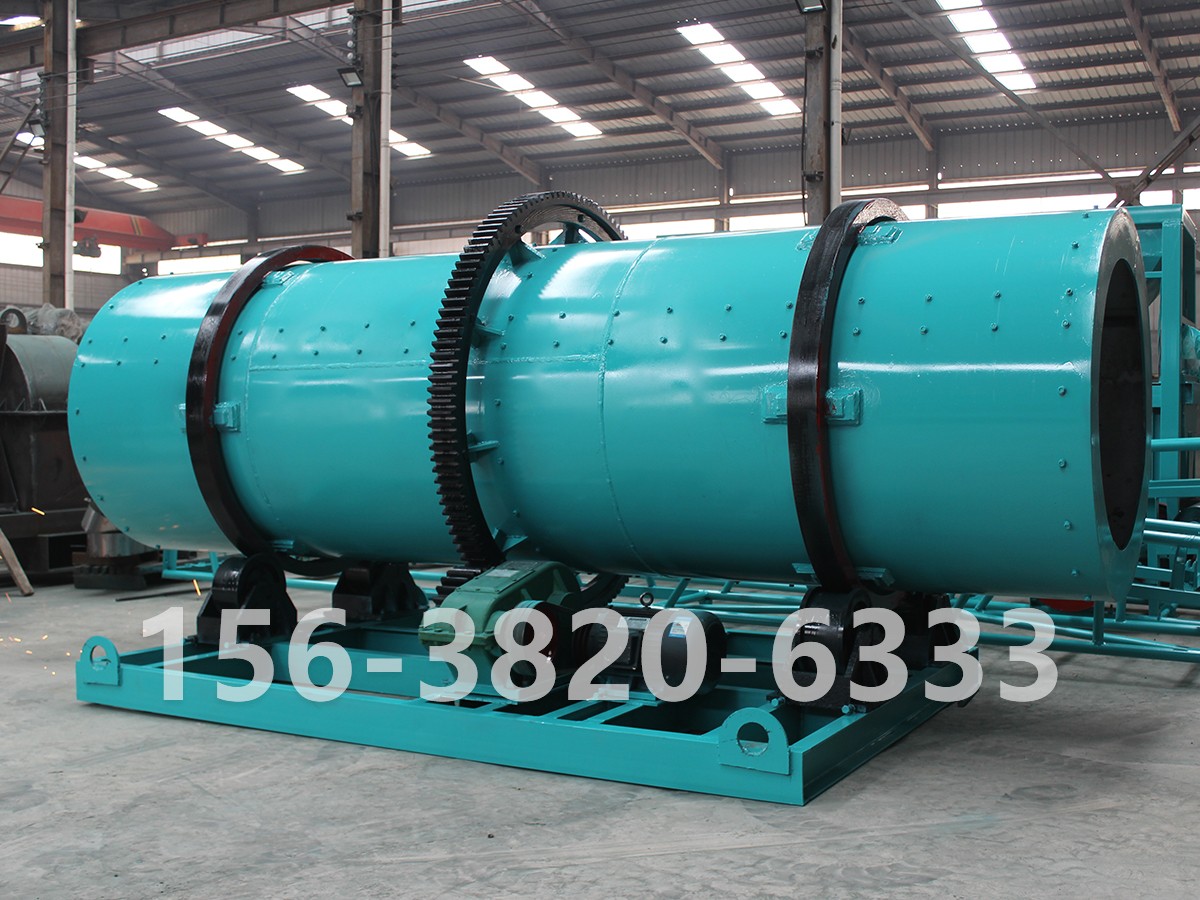

轉鼓造粒機結構概述
整機可分為五大部分：
1）托架部分：有機肥轉鼓造粒機整個機體轉動部分都由托架支撐,受力較大.因此該機托輪架部分均采用中碳鋼板、槽鋼 焊接而成,并通過了嚴格的質量控制和特殊的工藝要求,已達到本機所使用的目的。除此外更重要的是固定在架子上的托論,因考慮到其與機體滾帶會產生較大磨 擦,我廠特意選用防腐、耐磨材料、大大提高了本機的使用壽命,托輪架也采用鑄造一體技術.另在托輪架四角設有吊轉鉤,便于裝卸運輸.
2）傳動部分:整臺造粒機傳動部分是優為重要的整個機體的工作都有此而行.傳動架均采用槽鋼焊接而成,并通過了嚴格的質量要求.安 裝在傳動架上的主電動機和減速機均選用ISO性能可靠產品，質量可靠.電動機帶動皮帶輪、三角帶、減速機傳動給主軸，使機體工作，其中傳動減速機于主軸工 作部分，采用尼龍軸銷聯接器相咬合傳遞驅動。
a)大齒輪：固定在機體上，與傳動小齒輪相齒合，相向帶動機體工作，其采用高科技耐磨材料，使本機使用壽命更長。
b)滾帶：固定與機體兩側，以支撐整個機體。
3）機體部分：整臺造粒機機體部分尤為重要，其采用優中碳鋼板焊接而成，內置特殊的橡膠襯板或耐酸不銹鋼襯板，實現自動除疤，脫瘤，取消了傳統的刮刀裝置，并通過嚴格的質量控制和特殊的工藝要求，以達到本機所使用的目的。
轉鼓造粒機主要技術參數：
| 規格 | 筒體 | 功率 | 生產能力 | 外形尺寸 | 重量 | |||
| 傾角 | 內徑 | 長度 | 轉速 | 長*寬*高 | ||||
| 0 | m | m | r/min | Kw | t/h | m | t | |
| ZG1.2*4 | 2-2.5 | 1.2 | 4 | 17 | 5.5 | 1-3 | 4.6*2.2*2.0 | 2.7 |
| ZG1.4*5 | 2-2.5 | 1.4 | 5 | 14 | 7.5 | 3-5 | 1.8*2.8*2.3 | 8.5 |
| ZG1.6*6 | 2-2.5 | 1.6 | 6 | 11.5 | 11 | 5-8 | 7.0*3.2*3.1 | 12.0 |
| ZG1.8*7 | 2-2.5 | 1.8 | 7 | 11.5 | 15 | 8-10 | 8.3*3.5*3.3 | 18.5 |
| ZG2.0*8 | 2-2.5 | 2.0 | 8 | 11 | 18.5 | 10-15 | 9.1*3.6*3.5 | 22.0 |
| ZG2.2*8 | 2-2.5 | 2.2 | 8 | 10.5 | 22 | 15-20 | 9.5*4.4*3.9 | 28.0 |
